Grafici
TopicId136
La finestra dei grafici visualizza il risultato della scomposizione delle frequenze di oscillazione.
I grafici sono selezionabili sulla barra alta della finestra e sono:
FFT
FFT è l' abbreviazione di trasformata di Fourier veloce (dall' inglese Fast Fourier Transform).
Nel caso specifico di Postural Lux FFT consente di scomporre le oscillazioni del paziente nelle frequenze e ampiezze che le compongono.
La scomposizione avviene sui due assi:
Grafici FFT
I grafici FFT sono visualizzati con le ampiezze sull' asse Y e le frequenze sull' asse X.
Le frequenze vengono riportate su una scala logaritmica naturale.

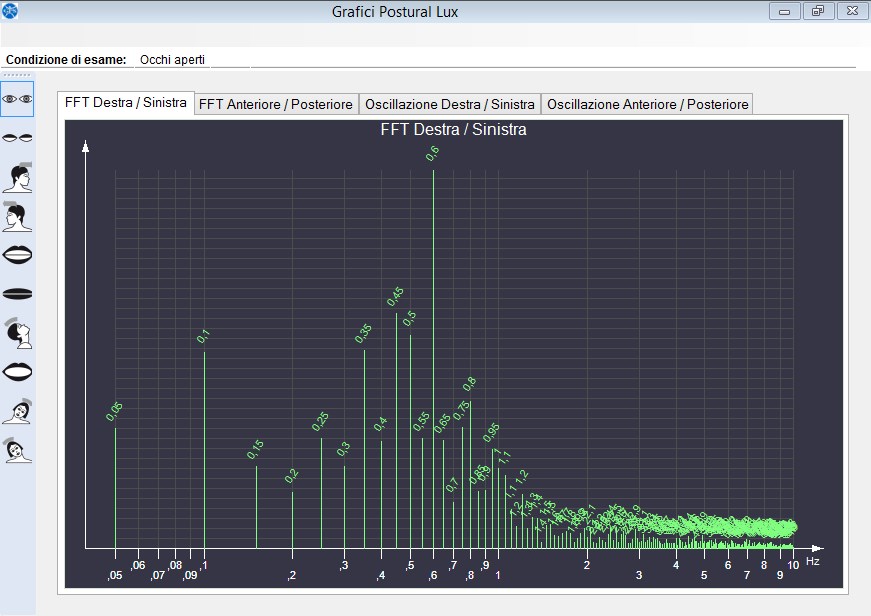

Esempio di grafico FFT per le frequenze di oscillazione destra / sinistra:
ImageId025
E' la frequenza con ampiezza maggiore, nell' esempio la frequenza di oscillazione destra / sinistra con ampiezza maggiore ha valore 0,6 Hertz.
Vedi anche: dati numerici.
Grafici delle oscillazioni
Le oscillazioni del paziente scomposte sui due assi:
e vengono visualizzate su due grafici distinti nei quali sull' asse Y viene riportata l' ampiezza e sull' asse X il tempo in secondi.

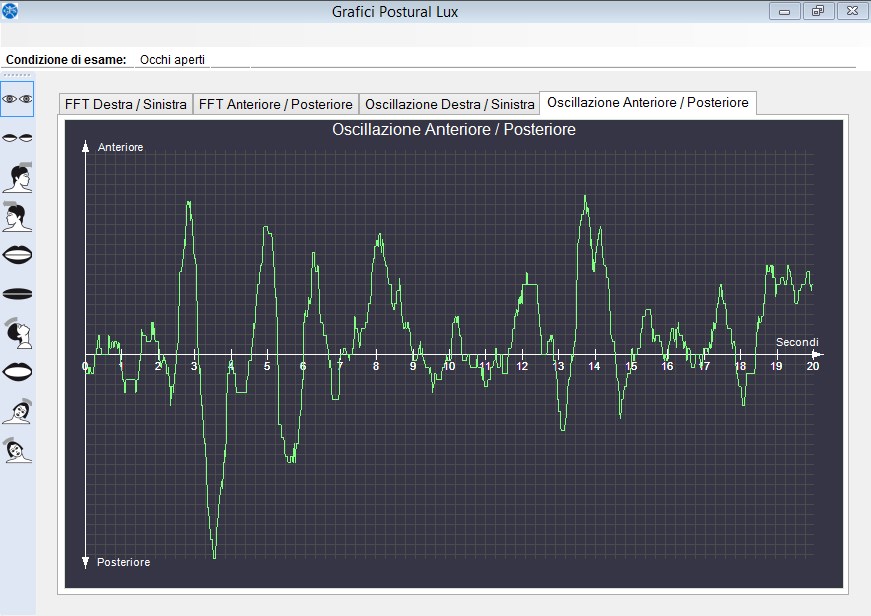

Esempio di grafico per l' oscillazione anteriore / posteriore:
ImageId025_1
