Grafico PoData

TopicId174

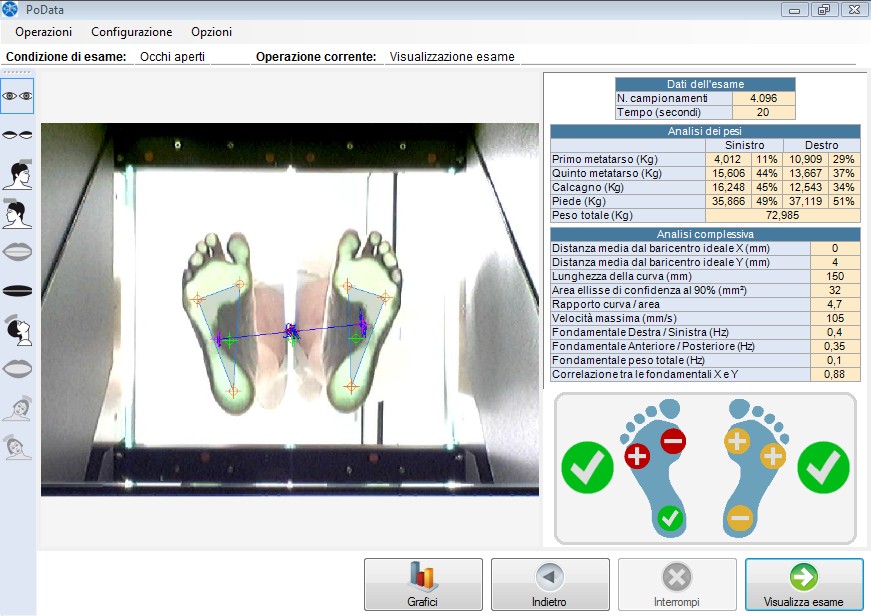

Il grafico visualizza lo spostamento del baricentro del paziente sulla fotografia acquisita.

Esempio:

ImageId019

Curve dei baricentri

Le curve dei baricentri visualizzati sull' immagine sono tre:

• baricentro totale
• baricentro piede sinistro
• baricentro piede destro

Le tre curve sono visualizzate con il colore blu e rappresentano lo spostamento del baricentro del paziente durante l' esame.

E' possibile visualizzare il modo dinamico lo spostamento del baricentro tramite il tasto Visualizza esame, vedi visualizzazione dell' esame.

Punti sull' immagine

I punti sull' immagine possono essere identificati dai colori:

• sensori virtuali: arancione
• posizione del baricentro medio del paziente: rosso
• posizione dei baricentri medi del piede destro e del piede sinistro del paziente: fucsia
• posizione dei baricentri ideali: verde (vedi seguito)

Baricentri ideali

I baricentri ideali vengono visualizzati in verde e la loro posizione viene calcolata in base alla posizione dei sensori virtuali e ad un carico ideale di un paziente ideale, costituto da:

• 1 / 6 del peso totale grava sul quinto metatarso
• 2 / 6 del peso totale grava sul primo metatarso
• 3 / 6 del peso totale grava sul tallone

Vedi anche Dati numerici.
